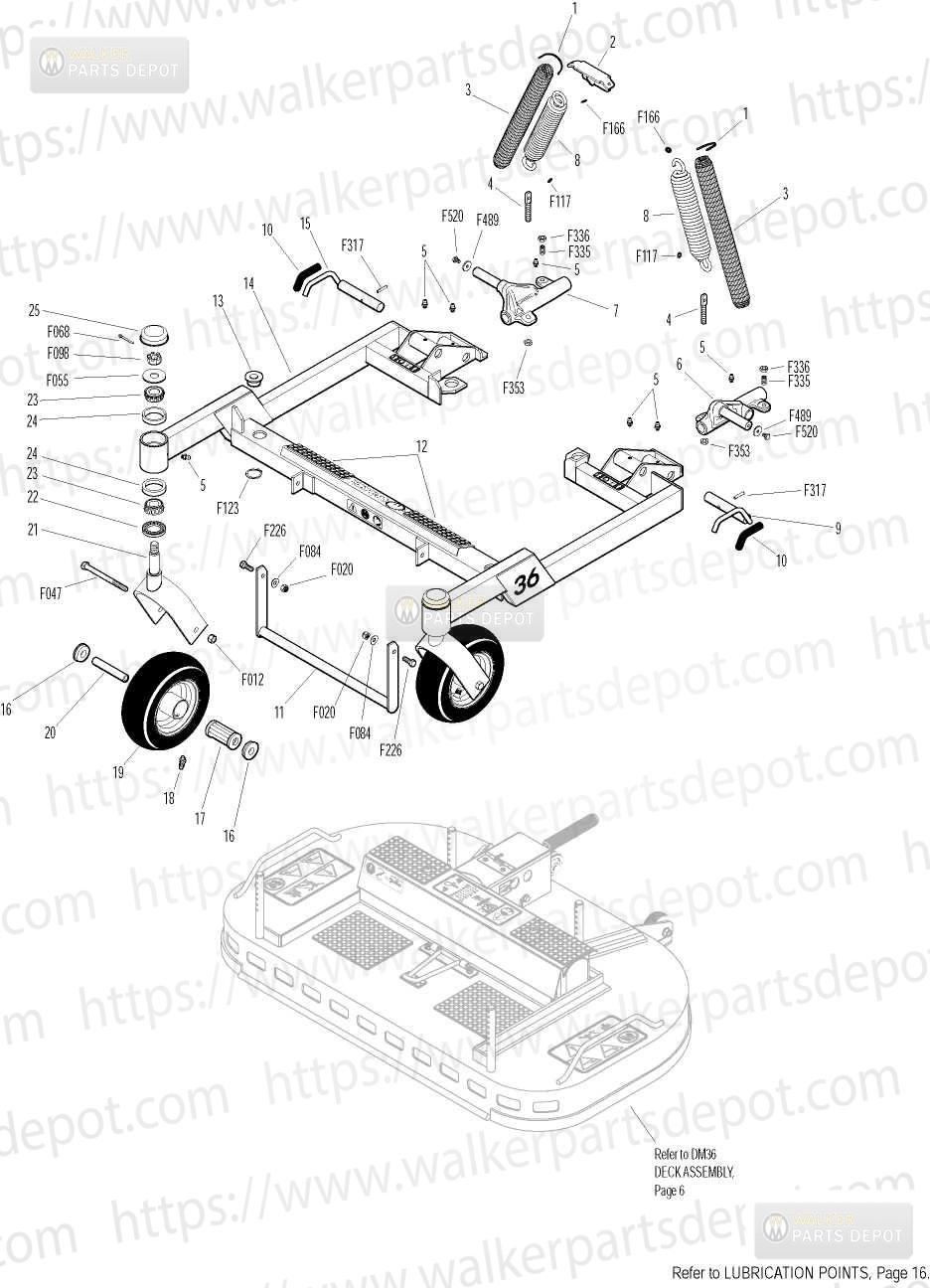

PARTS > DECKS MANUALS > 2013-04-01, 5000-24 > 36 Carrier Frame Assembly:
| Diagram # | Part # | Description | Price | Add to Cart |
| 1 | 5975-3 | Cable Tie (50#x7") | $0.36 |
Add to Cart | | 2 | 5744-1 | Spring Clip Bracket | $15.81 |
Add to Cart | | 3 | 5743-1 | Spring Cover | $15.53 |
Add to Cart | | 4 | 5743-4 | Eye Bolt (3/8-16x2-3/4) | $8.21 |
Add to Cart | | 5 | 5830 | Grease Fitting 1/4-28 | $3.01 |
Add to Cart | | 6 | 8667-29 | Pivot Mount Adj., LH | |
| | 8667-3 | Pivot Mount, LH/ADJ | $85.14 |
Add to Cart | | 7 | 8667-28 | Pivot Mount Adj., RH | |
| | 8667-4 | Pivot Mount, RH/ADJ | $85.14 |
Add to Cart | | 8 | 5743-8 | Ext. Spring (1-1/2x7-3/4) (Red Spring) | $24.01 |
Add to Cart | | 9 | 8674-11 | Lever, Deck Lock/LH | $19.24 |
Add to Cart | | 10 | 7406-1 | Handle Grip/Red | $3.92 |
Add to Cart | | 11 | 8669 | Lift Handle | $40.74 |
Add to Cart | | 12 | 5748-10 | Rubber Mat (1-1/2x6) | $6.77 |
Add to Cart | | 13 | 5740-2 | Deck Pin Bushing (5/8) | $3.71 |
Add to Cart | | 14 | 5708-8 | DML36 Carrier Frame (Tapered Bearings) | $789.69 |
Add to Cart | | 5708-7 | DML36 Carrier Frame W/Forks (Includes Items # 12, 21-23, 25, F055, F068 & F098) | |
| | 15 | 8674-10 | Lever, Deck Lock/RH | $19.24 |
Add to Cart | | 16 | 5714-7 | (NR) Bearing Cap | $7.16 |
Add to Cart | | 17 | 5714-5 | (NR)Bearing (5715-3/5715-4) | $26.64 |
Add to Cart | | 18 | 5830-3 | Grease Fitting (45 Deg.) | $4.04 |
Add to Cart | | 19 | 5715-4 | SU5715 13 5714 6 NR Cst Whel Pneu 8x3 00 4 | $61.28 |
Add to Cart | | 5715-10 | Tire Pneu 8x3 00 4 | $33.65 |
Add to Cart | | 5715-9 | Tire Tube, Pneumatic (2.80/2.50-4) | $25.69 |
Add to Cart | | 5715-3 | SU5715 14 5714 6 NR Caster Wheel Tire No Flat 8x3 00 4 | $70.50 |
Add to Cart | | 5715-11 | SU5715 16 NR Tire Caster Wheel No Flat 8x3 00 4 | $45.72 |
Add to Cart | | 20 | 5714-3 | Axle Spacer Tube | $12.73 |
Add to Cart | | 21 | 5770-1 | Caster Wheel Fork/02 | $58.66 |
Add to Cart | | 22 | 8768-1 | Seal (1-3/4x1-1/8) | $6.70 |
Add to Cart | | 23 | 8037 | Bearing Cone (3/4ID) | $12.09 |
Add to Cart | | 24 | 8769-1 | Bearing Cup(1-3/4x1-7/16) | $7.72 |
Add to Cart | | 25 | 8769-9 | Dust Cap Deck Caster | $5.60 |
Add to Cart | | F012 | 3/8-16 Keps Nut | $0.79 |
Add to Cart | | F020 | 5/16-18 ESNA Nut | $0.34 |
Add to Cart | | F047 | 3/8-16x4-1/2 Hex Bolt | $3.12 |
Add to Cart | | F055 | 5/8 SAE Washer | $0.65 |
Add to Cart | | F068 | 1/8x1 Cotter Pin | $0.18 |
Add to Cart | | F084 | 5/16 Wave Spring Washer | $1.58 |
Add to Cart | | F098 | 5/8-18 Slotted Hex Nut | $3.50 |
Add to Cart | | F117 | Retainer Ring(for 5743-6) | $0.58 |
Add to Cart | | F123 | 1" External Snap Ring | $1.27 |
Add to Cart | | F166 | Retainer Ring | $0.18 |
Add to Cart | | F226 | 5/16-18x7/8 Hex Bolt | $0.78 |
Add to Cart | | F317 | 3/16x1 Split Spring Pin | $0.50 |
Add to Cart | | F335 | 3/8-16x7/8 Set Screw/SS | $2.71 |
Add to Cart | | F336 | 3/8-16 Jam Nut | $0.34 |
Add to Cart | | F353 | 3/8-16 ESNA LP Nut | $0.50 |
Add to Cart | | F489 | Washer 1/4x7/8x.090 | $2.18 |
Add to Cart | | F520 | 1/4-28x3/8 Hex Bolt | $1.54 |
Add to Cart | | 1 | 5975-3 | Cable Tie (50#x7") | $0.36 |
Add to Cart | | 2 | 5744-1 | Spring Clip Bracket | $15.81 |
Add to Cart | | 3 | 5743-1 | Spring Cover | $15.53 |
Add to Cart | | 4 | 5830 | Grease Fitting 1/4-28 | $3.01 |
Add to Cart | | 5 | 8667-29 | Pivot Mount Adj., LH | |
| | 8667-3 | Pivot Mount, LH/ADJ | $85.14 |
Add to Cart | | 6 | 8667-28 | Pivot Mount Adj., RH | |
| | 8667-4 | Pivot Mount, RH/ADJ | $85.14 |
Add to Cart | | 7 | 5743-4 | Eye Bolt (3/8-16x2-3/4) | $8.21 |
Add to Cart | | 8 | 5743-8 | Ext. Spring (1-1/2x7-3/4) (Red Spring) | $24.01 |
Add to Cart | | 9 | 8674-11 | Lever, Deck Lock/LH | $19.24 |
Add to Cart | | 10 | 7406-1 | Handle Grip/Red | $3.92 |
Add to Cart | | 11 | 8669 | Lift Handle | $40.74 |
Add to Cart | | 12 | 5748-10 | Rubber Mat (1-1/2x6) | $6.77 |
Add to Cart | | 13 | 5740-2 | Deck Pin Bushing (5/8) | $3.71 |
Add to Cart | | 14 | 5708-6 | (NR) 36 Carrier Frame/Tilt (Less Pivots) | $666.07 |
Add to Cart | | 5708-1 | (NR) 36 Carr Frm W/Forks/Tilt (Less Pivots) | $955.54 |
Add to Cart | | 15 | 8674-10 | Lever, Deck Lock/RH | $19.24 |
Add to Cart | | 16 | 5714-7 | (NR) Bearing Cap | $7.16 |
Add to Cart | | 17 | 5714-5 | (NR)Bearing (5715-3/5715-4) | $26.64 |
Add to Cart | | 18 | 5830-3 | Grease Fitting (45 Deg.) | $4.04 |
Add to Cart | | 19 | 5715-4 | SU5715 13 5714 6 NR Cst Whel Pneu 8x3 00 4 | $61.28 |
Add to Cart | | 5715-10 | Tire Pneu 8x3 00 4 | $33.65 |
Add to Cart | | 5715-9 | Tire Tube, Pneumatic (2.80/2.50-4) | $25.69 |
Add to Cart | | 5715-3 | SU5715 14 5714 6 NR Caster Wheel Tire No Flat 8x3 00 4 | $70.50 |
Add to Cart | | 5715-11 | SU5715 16 NR Tire Caster Wheel No Flat 8x3 00 4 | $45.72 |
Add to Cart | | 20 | 5714-3 | Axle Spacer Tube | $12.73 |
Add to Cart | | 21 | 5770-1 | Caster Wheel Fork/02 | $58.66 |
Add to Cart | | 22 | 8768-1 | Seal (1-3/4x1-1/8) | $6.70 |
Add to Cart | | 23 | 8037 | Bearing Cone (3/4ID) | $12.09 |
Add to Cart | | 24 | 8769-1 | Bearing Cup(1-3/4x1-7/16) | $7.72 |
Add to Cart | | 25 | 8769-9 | Dust Cap Deck Caster | $5.60 |
Add to Cart | | F012 | 3/8-16 Keps Nut | $0.79 |
Add to Cart | | F020 | 5/16-18 ESNA Nut | $0.34 |
Add to Cart | | F047 | 3/8-16x4-1/2 Hex Bolt | $3.12 |
Add to Cart | | F055 | 5/8 SAE Washer | $0.65 |
Add to Cart | | F068 | 1/8x1 Cotter Pin | $0.18 |
Add to Cart | | F084 | 5/16 Wave Spring Washer | $1.58 |
Add to Cart | | F098 | 5/8-18 Slotted Hex Nut | $3.50 |
Add to Cart | | F117 | Retainer Ring(for 5743-6) | $0.58 |
Add to Cart | | F123 | 1" External Snap Ring | $1.27 |
Add to Cart | | F166 | Retainer Ring | $0.18 |
Add to Cart | | F226 | 5/16-18x7/8 Hex Bolt | $0.78 |
Add to Cart | | F317 | 3/16x1 Split Spring Pin | $0.50 |
Add to Cart | | F335 | 3/8-16x7/8 Set Screw/SS | $2.71 |
Add to Cart | | F336 | 3/8-16 Jam Nut | $0.34 |
Add to Cart | | F353 | 3/8-16 ESNA LP Nut | $0.50 |
Add to Cart | | F489 | Washer 1/4x7/8x.090 | $2.18 |
Add to Cart | | F520 | 1/4-28x3/8 Hex Bolt | $1.54 |
Add to Cart |
